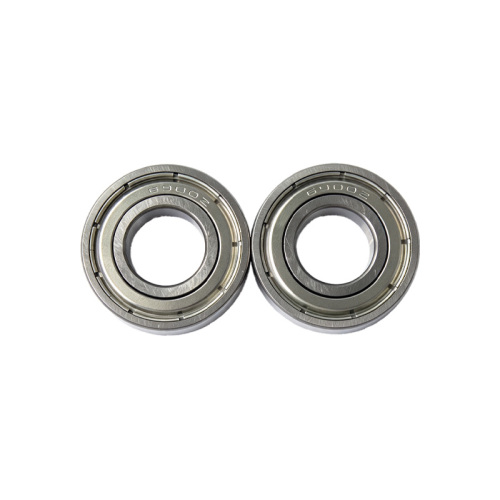

6201, 6202, 6203 и 6204: размеры, нагрузки и наилучшее использование (таблица 2026 г.)

1. Какой размер подходит для вашего вала и корпуса?

Сначала сопоставьте отверстие с валом — это единственное число исключает три из четырех вариантов.

Большинство тем о поставщиках начинаются с одного и того же вопроса: какой подшипник подходит для вала 17 мм и отверстия корпуса 40 мм, и ответом является 6203: это единственный размер в этой группе с отверстием 17 мм и внешним диаметром 40 мм при ширине 12 мм. Самый неудачный вариант - это 6003 - идентичный диаметр отверстия 17 мм, но внешний диаметр 35 мм и ширина 10 мм, поэтому он не помещается в корпус диаметром 40 мм без втулки, а втулка обычно стоит дороже, чем подшипник.

Размеры радиальных шарикоподшипников серии 62, поясняемые в терминах ISO 15, имеют одинаковый корпус для разных марок, поэтому подшипник 6203 любого производителя устанавливается в один и тот же корпус. Что меняется между поставщиками, так это марка стали, класс смазки и вибрации, а не граничные размеры. Компания Minglan поставляет как стандартную модель, так и версию EMQ в одном конверте, поэтому для спецификации тихого двигателя не требуется другой чертеж.

Прочтите первые три столбца в виде цепочки: шаг отверстия 3 мм дает примерно на 25% больше динамической мощности и примерно на 30% больше массы. Это логика сравнительной таблицы подшипников 6201, 6202, 6203 и 6204, состоящая из одной строки: производительность зависит от размера, а размер фиксируется уже имеющимся у вас валом.

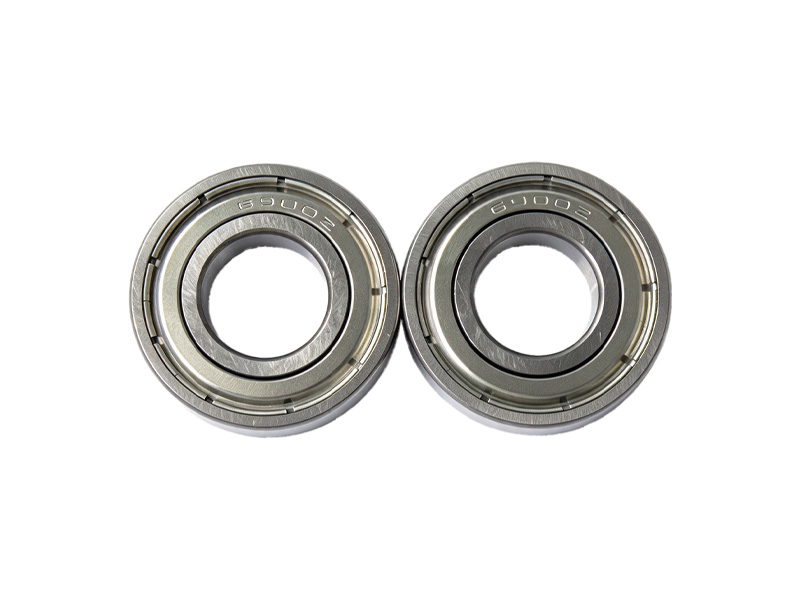

Ограничения корпуса могут переопределять вал. Когда отверстие уже обработано и вал не может быть повернут вниз, блок с аксиальной фиксацией часто обходится дешевле, чем установка втулки на подшипник меньшего размера — наши фланцевые шарикоподшипники охватывают размеры отверстий 8–35 мм и монтируются напротив поверхности корпуса, что решает именно эту проблему модернизации без изменения чертежа.

✅ Итог: вал диаметром 17 мм в корпусе диаметром 40 мм оставляет один вариант в этой группе, а установка втулки меньшего размера редко окупается.

2. Когда нагрузка и скорость оправдывают следующий размер?

Двигайтесь вверх только тогда, когда нагрузка превышает примерно 15 % динамического номинала или когда потолок скорости является ограничивающим фактором.

Срок службы падает пропорционально кубу нагрузки, поэтому удвоение радиальной нагрузки сокращает срок службы L10 в восемь раз. Модель 6203 с усилием 1,5 кН составляет около 1% от номинала в 9,9 кН и прослужит дольше этой машины; тот же подшипник при 4 кН начинает иметь значение. Используйте размеры радиальных шарикоподшипников серии 62, описанные выше, чтобы выполнить эту проверку вручную — программное обеспечение не требуется.

Скорость работает в другую сторону. Скорость шарика увеличивается с увеличением диаметра отверстия, поэтому герметичный 6201 выдерживает около 19 000 об/мин против 12 000 об/мин у 6203. Вот почему компактные высокоскоростные шпиндели и небольшие двигатели BLDC остаются меньших размеров, даже когда доступна дополнительная мощность. Выбор подшипников двигателя для OEM-программ двигателей обычно делается на модели 6202 или 6203, и решающими факторами являются жесткость вала и осевой люфт, а не каталожная мощность.

Шум — это отдельная характеристика от размера. Стандартный 6203 и 6203 класса EMQ имеют одинаковые размеры, но различаются классом вибрации — Z2V2 или выше обеспечивает бесшумность двигателя при 3000 об/мин, где гудит универсальный агрегат. Компания Minglan поставляет оба сорта, и разница в ценах меньше, чем предполагает большинство покупателей.

Цена – самая слабая причина выбора. Ориентировочная заводская цена на 2026 год при минимальном заказе на 1000 штук:

Модель 6203 стоит на несколько центов дороже, чем модель 6201. Проектирование с учетом более дешевого размера, чтобы учесть эту разницу, а затем оплата втулки или адаптера — это чистый убыток при первом заказе, а разброс цен гораздо больше варьируется в зависимости от поставщика и класса, чем от размера. В программах подшипников для бытовой техники, таких как барабанные шайбы, вытяжки и двигатели вентиляторов, пара 6202 и 6203 доминирует именно по этой причине: разница в стоимости незначительна, а больший размер поглощает прогиб вала.

✅Итог: Подберите размер, который выдерживает нагрузку с запасом на необходимой скорости; при цене в несколько центов за штуку сокращение размеров никогда не окупится.

Часто задаваемые вопросы

Вопрос: 6203 — это то же самое, что 6003?

О: Нет. Оба имеют диаметр отверстия 17 мм, но наружный диаметр 6203 составляет 40 мм × 12 мм в ширину против 35 мм × 10 мм у 6003, и он выдерживает примерно на 45 % большую динамическую нагрузку. Они не взаимозаменяемы без замены корпуса.

Вопрос: Что тише: 6202 или 6203?

О: При той же скорости вала 6202 работает с меньшей скоростью шарика и немного тише, но степень вибрации имеет большее значение, чем размер. Если практический вопрос заключается в том, какой подшипник подходит для вала 17 мм и отверстия корпуса 40 мм, корпус решает раньше шума — укажите Z2V2, и разница между размерами практически исчезнет.

Вопрос: Могу ли я заменить 6204 на 6203?

О: Только заменой вала или добавлением закрепительной втулки, потому что диаметр отверстия увеличивается с 17 мм до 20 мм, а наружный диаметр с 40 мм до 47 мм. Сравнительная таблица подшипников 6201, 6202, 6203 и 6204, приведенная выше, показывает, почему замена подшипников не дает результатов в корпусе до того, как номинальная нагрузка станет актуальной. Перед размещением заказа подтвердите диаметр отверстия и наружный диаметр в компании Minglan.

Подтвердите размер и получите заводскую цену за один шаг

Отправьте свой диаметр вала, отверстие корпуса, радиальную нагрузку и частоту вращения, и Minglan подтвердит размер, зазор (CN или C3) и тип уплотнения в течение одного рабочего дня. Являясь китайским производителем, работающим напрямую с дистрибьюторами, Cixi Mingyang Bearing Co., Ltd. реализует программы OEM и ODM для заказов серии 62 под частной торговой маркой от 1000 штук с индивидуальной смазкой, лазерной маркировкой и готовой к розничной продаже упаковкой. Запросите оптовое предложение или бесплатную пару образцов для стендовых испытаний — вы получите заводскую цену, уровень вибрации и время выполнения заказа в одном ответе.
